Tổng quan

Dòng xe nâng chạy điện phổ biến trong phân khúc xe nâng nhà kho của hãng Heli. Kích thước nhỏ gọn, sử dụng bình ắc quy chì axit hoặc lithium, nâng hàng đặt trên pallet 1 mặt. Dòng xe nâng điện Stacker này phù hợp với cường độ làm việc trung bình, di chuyển hàng hóa trong kho hàng, ít tiếng ồn, dễ sử dụng.

XE NÂNG HÀNG ĐỨNG LÁI LÀ GÌ?

Tên gọi của nó xuất phát từ cách thức mà xe nâng vận hành. Xe nâng điện đứng lái có tên tiếng anh là " Electric stand on forklift" thuộc phân khúc " Electric Stacker Pallet truck". Người điều khiển có thể đứng lên bàn hoặc dắt lái để thực hiện các thao tác nâng hạ hàng hóa.

xe nâng hàng đứng lái 2 tấn

Phân loại các dòng xe nâng điện đứng lái Stacker

Trên thị trường đối với dòng xe mà có bàn đứng lái thì có 2 loại:

1/ Loại chuyên sử dụng để nâng pallet loại 1 mặt

Pallet 1 mặt là loại pallet mà chỉ để hàng hóa được ở 1 mặt và kết cấu mặt dưới thoáng, không có thanh ngang.

Cấu tạo của dòng xe nâng loại này chúng ta nên để ý đến kết cấu của càng nâng. Đối với dòng xe này thì càng nâng nó sẽ ốp ở trên chân đỡ (tại vị trí chưa làm việc) và càng sẽ đi lên khỏi chân đỡ khi làm việc.

2/ Loại sử dụng được cả pallet 1 mặt và pallet 2 mặt

Với model Stacker này thì có khá nhiều loại xe, điểm dễ nhận biết là " càng nâng" nó thiết kế rời, có thể tháo lắp được và có độ dày nhỏ.

xe nâng điện đứng lái Heli

Hình ảnh 2 loại Stacker

Những lưu ý khi sử dụng dòng xe nâng chạy điện đứng lái

1. Loại pallet

Dòng xe nâng điện này chỉ sử dụng để nâng hàng được đặt trên "pallet 1 mặt", không dùng cho "pallet 2 mặt".

Pallet 1 mặt: là loại pallet gồm 1 mặt để cố định hàng và 4 chân kèm theo. Bao gồm 2 loại: loại 1 mặt 2 chiều nâng và loại 1 mặt 4 chiều nâng.

Vật liệu làm pallet có thể là gỗ, nhựa hoặc sắt.

hướng dẫn sử dụng xe nâng hàng đứng lái

Lưu ý cách chọn pallet

Theo hình ảnh trên, hình bên trái là pallet nhựa 1 mặt 2 chiều nâng; hình bên phải là pallet nhựa 2 mặt nguyên khối.

Dòng xe nâng chạy điện đứng lái model CDD20-D930 cũng như các model khác cùng loại trên thị trường có cấu tạo gồm càng nâng (A) và chân đỡ (B). Khi xe nâng ở trạng thái chưa làm việc, càng nâng ốp vào bên trên chân đỡ. Khi xe thực hiện việc nâng hàng, " A" đi lên và "B" làm nhiệm vụ đỡ và cân bằng cho xe. Nếu dùng loại xe nâng này để nâng pallet 2 mặt thì phần chân đỡ "B" sẽ làm gãy mặt dưới của pallet 2 mặt khi nâng hàng.

Điều này là rất quan trọng trước khi quyết định có nên sử dụng dòng xe nâng này hay không?

2. Kích thước pallet

Pallet 1 mặt kích thước tiêu chuẩn: 1000x1000 mm hoặc 1000x1200 mm là thích hợp nhất cho dòng xe nâng điện đứng lái này.

Tuy nhiên, thực tế có những khách hàng sử dụng pallet gỗ tự đóng cho nên bắt buộc cần lưu ý những điểm sau:

  • Kích thước nĩa nâng của xe nâng là 1200 mm, cho nên kích thước pallet không được dài quá 1300 mm.
  • Chiều cao lỗ pallet để xỏ càng xe nâng vào tối thiểu phải từ 100 mm trở lên.

3. Nền nhà xưởng

Do gầm xe thấp, bánh di chuyển là loại bánh PU, khả năng leo dốc của loại xe nâng điện đứng lái này chỉ từ 5-7%. Nền nhà xưởng thích hợp nhất đó là nền bằng phẳng, không dốc.

Ngành nghề sản xuất trong khu công nghiệp, nâng hàng trong các nhà máy, kho chứa hàng sử dụng xe nâng chạy điện đứng lái là chủ yếu.

4. Tải trọng nâng hàng

Bạn nên quan tâm đến khối lượng hàng nặng nhất cần nâng và khối lượng hàng max ở độ cao lớn nhất.

Trọng lượng hàng nâng tối ưu là từ 500 kg - 1500 kg.

5. Chiều cao nâng hàng mong muốn

Càng lên cao sức nâng của xe càng giảm xuống để đảm bảo độ an toàn. Loại xe nâng điện này có thể lắp khung 3 tầng nâng 3 xylanh nâng cao tối đa 5,8 mét.

GIỚI THIỆU XE NÂNG ĐỨNG LÁI HELI

Trong phạm vi bài viết này chúng tôi chỉ xin giới thiệu đến dòng xe nâng điện Stacker - chuyên nâng pallet loại 1 mặt

Cấu hình tiêu chuẩn

Model: Electrics stacker

Model code:

  • Sức nâng 1,2 tấn và 1,4 tấn: CDD12-030; CDD14-930; CDD14-980

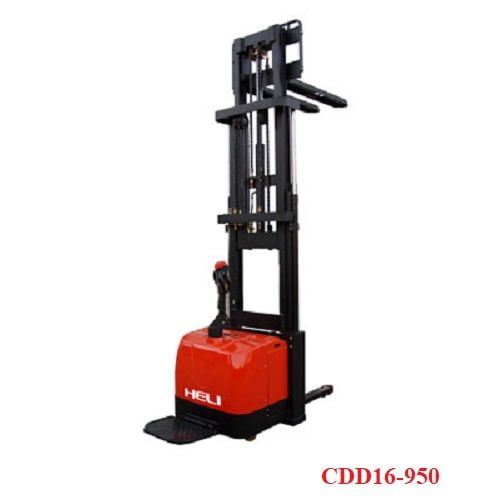

  • Sức nâng 1,6-2 tấn: CDD16-D930; CDD16-950; CDD16-350; CDD20-D930

Chiều cao nâng hàng: 1,4 mét - 5,8 mét

Khung nâng: 2 tầng nâng; 3 tầng nâng

Nhiên liệu: Điện ; Ắc quy: chì axit hoặc lithium

xe nâng đứng lái Heli 2 tấn

Hình ảnh xe nâng Heli model CDD20-D930

Ưu điểm của xe nâng điện đứng lái Heli

Dòng Electric stacker này được trang bị mô tơ lái, mô tơ di chuyển công nghệ AC, không chổi than, ít phải bảo trì.

Trợ lực lái EPS, giúp thao tác vận hành của xe nâng an toàn và thoải mái hơn.

mô tơ điện xe nâng điện đứng lái Heli

Bo mạch chủ điều khiển Curtis Mỹ hoặc Zapi Italy đều là những hãng nổi tiếng trên thế giới.

Hệ thống đảo chiều được đặt ở tay điều khiển, đối diện với phần ngực của người lái, có tác dụng đảo chiều di chuyển khi xe nâng đi vào vị trí sát tường hoặc kệ hàng.

Hệ thống cảm biến gắn trên khung nâng, hạn chế tốc độ khi khung nâng hàng vượt quá vị trí cho phép.

khung nâng xe nâng điện đứng lái Heli

Phía trước mặt người lái được bố trí tấm lưới bảo vệ, giúp người vận hành an toàn hơn khi thao tác nâng hạ hàng.

Ắc quy dung lượng 24 V/210(280) Ah, đảm bảo thời gian sử dụng của xe trong 1 ca làm việc 8 tiếng. Có thể option loại ắc quy Faam của Italy cho dòng sản phẩm này.

bình ắc quy xe nâng điện đứng lái Heli

Xe nâng chạy điện đứng lái có bàn đứng có thể gập lại khi cần thiết, trang bị hệ thống còi cảnh báo, nút dừng khẩn cấp..

Một số hình ảnh khác:

bo mạch điều khiển xe nâng điện đứng lái heli

Bo mạch điều khiển Zapi Italy

tay điều khiển xe nâng điện đứng lái Heli

Tay điều khiển

Thông số kỹ thuật xe nâng hàng chạy điện đứng lái Heli CDD

Thông số Đơn vị CDD12-030

CDD14-930

CDD16-D930

CDD20-D930

CDD14-980 CDD16-950 CDD16-350
Loại khung nâng   standard 2-stage standard 2-stage full free 2-stage full free 3-stage full free 3-stage
Sức nâng kg 1200 1400/1600/2000 1400 1600 1600
Tâm tải trọng mm 600  600  600  600  600
Bánh di chuyển   PU PU PU PU PU
Bo mạch chủ điều khiển   Curtis/Zapi Curtis/Zapi Curtis/Zapi Curtis/Zapi Curtis/Zapi
Kiểu vận hành   Dắt lái/Đứng lái Dắt lái/Đứng lái Dắt lái/Đứng lái Dắt lái/Đứng lái Dắt lái/Đứng lái
Chiều dài cơ sở mm 1270 1325 1325 1375 1375
Chiều cao nâng mm 2000-4000 1400-4000 2500-3300 3700-5000 5300-5800
Kích thước càng nâng mm 1150(1200)x185x55 1150(1200)x185x55 1150(1200)x185x55 1150(1200)x185x55 1150(1200)x185x55
Chiều dài xe mm 1993/2413 2050/2470 2050/2470 2105/2525 2105/2525
Chiều rộng xe mm 812 856 856 957 957
Chiều cao mm 1535-2500 1185-2500 1830-2180 1800-2235 2520-2690
Bán kính quay mm 1525/1935 1580/1990 1580/1990 1620/2040 1630/2040
Lối đi phù hợp mm 2160/2540 2210/2600 2210/2600 2260/2650 2260/2650
Tốc độ di chuyển km/h 5/5 5/5 5/5 5/5 5/5
Tốc độ nâng mm/s 130/230 130/230 130/230 130/230 130/230
Khả năng leo dốc % 5/7 5/7 5/7 5/7 5/7
Mô tơ di chuyển kw AC 1,5 AC 1,5 AC 1,5 AC 1,5 AC 1,5
Mô tơ nâng kw DC 3 DC 3 DC 3 DC 3 DC 3
Mô tơ lái kw DC 0,15 DC 0,15 DC 0,15 DC 0,15 DC 0,15
Ắc quy chì axit V/Ah 24/210 24/280 24/280 24/280 24/280
Trọng lượng kg 1110 1204/1240/1240 1330 1578 1610

NHỮNG CẢI TIẾN TRÊN XE NÂNG ĐIỆN ĐỨNG LÁI LITHIUM

Cùng với sự phát triển bình điện lithium trên các dòng xe nâng điện ngồi lái; xe nâng Reach truck. Hãng Heli cũng đã tung ra thị trường option bình điện Lithium đối với các dòng xe nâng nhà kho.

Lựa chọn cấu hình pin Lithium

Hãng xe nâng Heli đã phát triển dòng pin Lithium lắp cho các model xe điện đứng lái, hỗ trợ khả năng sạc nhanh, xe sử dụng từ 1-2 ca làm việc/ ngày. Ắc quy Lithium có tuổi thọ lâu hơn pin chì axit, và được bảo hành 5 năm. Hiệu suất chuyển đổi năng lượng lên đến 95%.

ắc quy lithium xe nâng điện đứng lái Heli

Hình ảnh bình điện lithium 24V/200Ah

Thông số kỹ thuật chính:

Load capacity Model Thông số

Electric stacker 1.2 - 2 tấn

Chân hẹp

CDD12-030

CDD14-930

CDD14-980

CDD16/20-D930

CDD16/20-950/350

1. Lithium battery: 24v/110ah, 24v/165ah, 24v/200ah

2. ZAPI controller

3. AC driving

4. Sử dụng để nâng pallet 1 mặt

Video thực tế xe nâng lithium model CDD20-D930
