Xe Nâng Dịch Càng

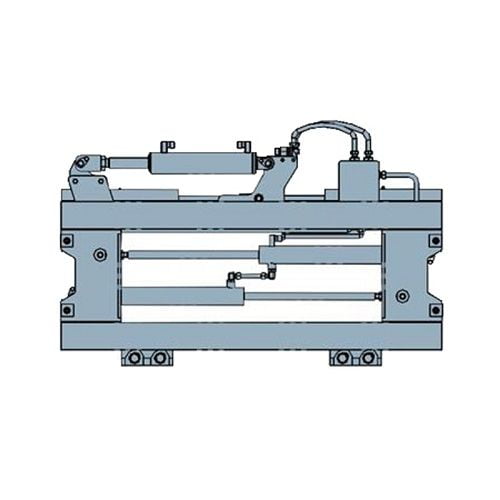

Fork positioners

Model : H/K/G series
Động cơ : Tùy chọn
Nhiên liệu : Tùy chọn
Tâm tải trọng : Tùy chọn
Tải trọng nâng : 1-7 tấn
Chiều cao nâng: Tùy chọn

Tổng quan

Xe nâng dịch càng hay còn gọi là xe nâng sàng càng tự động, là loại thiết bị chuyên dụng để nâng các loại pallet có kích thước khác nhau. Bộ dịch càng có tên tiếng anh là " Fork positioner" có thể lắp được trên nhiều loại xe nâng có tải trọng từ 1-10 tấn hoặc những dòng xe nâng tải trọng lớn từ 12-46 tấn.

Phạm vi sử dụng của bộ công tác sàng càng: chuyên dùng trong các kho hàng logistic, những nhà máy mà có nhiều loại pallet có kích thước khác nhau, không giới hạn ngành sản xuất.

I/ Tổng Quan Xe Nâng Dịch Càng Thủy Lực

1/ Nguyên lý làm việc của bộ dịch càng tự động

Xe nâng sử dụng bộ sàng càng tự động có thể thay đổi khoảng cách giữa 2 nĩa nâng ( mở rộng hoặc thu nhỏ) bằng cơ cấu thủy lực. Không cần phải dùng đến phương pháp thủ công, người vận hành điều khiển tay chang thủy lực, càng nâng sẽ được dịch chuyển nhờ dòng dầu thủy lực trong các đường dẫn của dây tuyo.

Chức năng gần giống như bộ kẹp bằng càng nhưng bị giới hạn là bộ dịch càng chỉ có thể di chuyển càng nâng trong phạm vi bộ mặt nạ càng, không vượt ra khỏi ranh giới ấy được.

nguyên lý làm việc của bộ dịch càng thủy lực

2/ Lợi ích của xe nâng lắp bộ dịch càng trong hoạt động sản xuất

Cùng với sự phát triển của kinh tế thì nhu cầu sử dụng xe nâng hàng phục vụ việc nâng hạ ngày càng cao. Riêng với các loại xe nâng lắp bộ công tác đi kèm thì nó đáp ứng cho từng loại công việc khác nhau, mục đích cũng không giống nhau.

Ưu điểm của bộ công tác dịch nĩa nâng - Fork positioner:

Nâng được nhiều loại pallet có kích thước khác nhau, tránh việc gây hư hỏng pallet.
Tiết kiệm thời gian vận hành, giảm bớt sự mệt mỏi của tài xế.
Tiết kiệm nhiên liệu, tăng hiệu quả công việc.

Bộ công tác dịch càng xe nâng 7 tấn và 16 tấn

II/ Giới Thiệu Bộ Dịch Càng Xe Nâng Hãng Heli

Xe nâng heli là thương hiệu số 1 của Trung quốc, top 6 thế giới. Các bộ công tác xe nâng heli đa dạng về chủng loại và mẫu mã. Hiện nay, xe nâng hàng heli có thể lắp bộ công tác dịch càng của 2 hãng lớn đó là Cascade và Liandong.

Trong khuôn khổ bài viết về sản phẩm này, chúng tôi chỉ giới thiệu đến hãng Liandong - đơn vị số 1 Trung quốc về sản xuất các bộ công tác xe nâng hàng. Là 1 trong những công ty con của tập đoàn xe nâng Anhui Heli - doanh nghiệp được nhà nước Trung quốc bảo hộ.

1/ Bộ dịch càng dịch giá model H series

Là model thông dụng nhất, lắp trên các dòng xe nâng điện, dầu, xăng, ga của hãng heli.
Tải trọng nâng từ 1 tấn - 7 tấn.
Bao gồm 2 loại: bộ công tác chỉ dịch càng; bộ công tác dịch cả càng và giá nâng.

Bộ dịch càng dịch giá model H series

1/ Thông số kỹ thuật loại chỉ dịch mình càng:

Model	Sức nâng ( kg)	Loại xe nâng phù hợp	Độ mở càng (mm)	A (mm)	B (mm)	Trọng lượng bản thân (Kg)	HCG (mm)	ET (mm)
TC18G-A1	1800	1-1.8t	100-900	1018	1245	135	50	62
TC25G-A1	2500	2-2.5t	100-970	1088	1245	148	50	62
TC30G-B1	3000	3-3.5t	102-1126	1248	1336	186	50	68
TC30G-B2	3000	3-3.5t	102-1026	1148	1336	178	50	68
TC35G-B1	3500	3-3.5t	100-1025	1148	1336	181	50	68
TC45G-B1	4500	4-4.5t	100-1300	1428	1343	256	50	73
TC70G-C1	6800	5-7t	120-1750	1905	1452	553	57	75

2/ Thông số kỹ thuật loại dịch cả càng và giá nâng:

Model	Sức nâng ( kg )	Xe nâng phù hợp	Độ mở càng (mm)	A (mm)	B (mm)	Trọng lượng bản thân (Kg)	HCG (mm)	ET (mm)	Khoảng dịch của giá nâng (mm)
TY18G-A1	1800	1-1.8t	100-900	1018	1245	139	50	62	±100
TY25G-A1	2500	2-2.5t	100-970	1088	1245	152	50	62	±100
TY25G-A3	2500	2-2.5t	100-1230	1348	1245	178	50	62	±100
TY30G-B1	3000	3-3.5t	102-1026	1148	1336	182	50	68	±100
TY30G-B2	3000	3-3.5t	102-1126	1248	1336	190	50	68	±100
TY30G-B4	3000	3-3.5t	100-1440	1568	1336	215	50	68	±100
TY35G-B1	3500	3-3.5t	100-1025	1148	1336	185	50	68	±100
TY45G-B1	4500	4-4.5t	100-1300	1428	1343	260	50	73	±100
TY45G-B3	4500	4-4.5t	100-1620	1748	1345	280	56	73	±100
TY45G-B4	4500	4-4.5t	100-1810	1968	1345	398	57	78	±100
TY70G-C1	6800	5-7t	120-1750	1905	1418	550	57	84	±150
TY70G-C2	6800	5-7t	116-1853	2000	1300	555	57	84	±150

Video xe nâng sàng càng 3 tấn

2/ Bộ dịch giá dịch càng model K series

Hai nĩa nâng dịch ngược hướng nhau bằng 1 tay điều khiển và trong 1 thao tác.
Bộ giá nâng dịch qua trái hoặc qua phải bằng 1 thao tác, 1 tay điều khiển.

Bộ dịch giá dịch càng model K series

Model	Tải trọng nâng ( kg )	Khoảng dịch càng nâng (mm)	A (mm)	Khoảng dịch giá nâng (mm)	Trọng lượng bản thân (kg)	ET (mm)	CGV (mm)	CGH (mm)	Xe nâng phù hợp
TY18G-A2	1800	28-860	970	100	72	62	218	31	1-1.8t
TY25G-A4	2500	28-930	1040	100	78	62	218	31	2-2.5t
TY30G-B3	3000	28-990	1100	125	90	68	275	31	3-4.5t

III/ Phân Biệt Dịch Càng Thủy Lực Và Dịch Giá Nâng

Bản chất của 2 loại này đều được điều khiển tự động, nhờ áp suất của dòng dầu thủy lực trong các đường dây dẫn mà thực hiện thao tác. Phù hợp với các công việc bốc xếp dỡ hàng hóa trong container, lấy hàng và xếp hàng trên kệ cao khó quan sát.

Tuy nhiên, nếu bạn là người mới tìm hiểu về xe nâng thì sẽ rất dễ nhầm lẫn 2 bộ công tác này:

Bộ dịch giá nâng - Side shifter : dịch toàn bộ hệ thống giá đỡ càng sang trái hoặc sang phải mỗi chiều khoảng 100 mm. Không làm thay đổi khoảng cách giữa 2 càng của xe nâng, cho nên nếu dùng loại xe nâng này để nâng các kiện hàng đặt trên các pallet có kích thước xỏ càng khác nhau, thì phải dùng thủ công để thay đổi khoảng cách 2 nĩa.
Bộ dịch càng - Fork positioner : có thể dịch từng càng sang trái hoặc phải, làm thay đổi khoảng cách 2 càng.

Chi phí đầu tư của 1 bộ Sideshifter thường rẻ hơn so với 1 bộ Fork positioner cùng tải trọng xe. Để được tư vấn cho sản phẩm này, các bạn nên tìm đến những đơn vị bán xe nâng uy tín và có nhiều kinh nghiệm trong lĩnh vực xe nâng hàng.
